पतला रोलर बियरिंग्स और गोलाकार रोलर बियरिंग्स के बीच अंतर

पतला रोलर बियरिंग्स और गोलाकार रोलर बियरिंग्स के बीच अंतर

पतला रोलर बीयरिंग और गोलाकार रोलर बीयरिंग दोनों महत्वपूर्ण प्रकार के रोलिंग बीयरिंग हैं, जो उनके डिजाइन, कार्य और अनुप्रयोग परिदृश्यों में काफी भिन्न हैं। उनके प्रमुख अंतर निम्नलिखित हैं:

1.डिज़ाइन संरचना

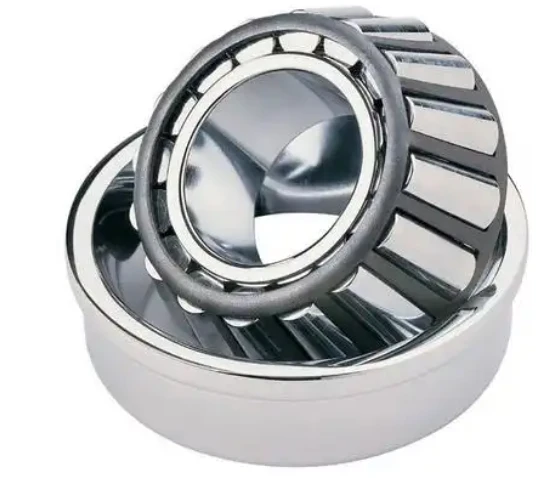

पतला रोलर बियरिंग्स:

----रोलर आकार:काटे गए शंकु के आकार के रोलर्स (काटे गए शंकु) का उपयोग किया जाता है।

----रेसवेज़: आंतरिक और बाहरी दोनों रिंग रेसवे पतले हैं, शंकु का शीर्ष असर अक्ष पर एक बिंदु पर परिवर्तित होता है।

----पृथक्करण:आमतौर पर एक आंतरिक रिंग, एक रोलर और केज असेंबली ("आंतरिक रिंग असेंबली" के रूप में संदर्भित), और एक बाहरी रिंग ("बाहरी रिंग" के रूप में संदर्भित) से मिलकर, ये बीयरिंग अलग-अलग होते हैं। स्थापना के दौरान आंतरिक और बाहरी रिंगों का सटीक अक्षीय समायोजन (प्रीलोड) आवश्यक है।

----संपर्क कोण: एक निश्चित संपर्क कोण (लोड लाइन और रेडियल विमान के बीच का कोण) आवश्यक है। एक बड़ा संपर्क कोण बीयरिंग की अक्षीय भार झेलने की क्षमता को बढ़ाता है।

----पसली:आंतरिक रिंग में आमतौर पर रोलर्स का मार्गदर्शन करने के लिए पसलियाँ होती हैं।

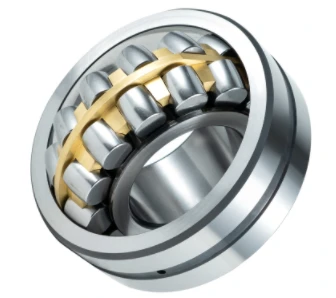

गोलाकार रोलर बीयरिंग:

----रोलर आकार:सममित बैरल के आकार के रोलर्स (बैरल के आकार के रोलर्स) का उपयोग किया जाता है। रेसवे: आंतरिक रिंग में दो निश्चित रेसवे होते हैं, जबकि बाहरी रिंग रेसवे गोलाकार होता है।

----पृथक्करण:आमतौर पर इसमें एक आंतरिक रिंग, एक रोलर और केज असेंबली और एक बाहरी रिंग होती है। आंतरिक रिंग असेंबली और बाहरी रिंग आमतौर पर अविभाज्य हैं (कुछ बड़े बीयरिंगों को छोड़कर)।

----प्रमुख विशेषताऐं:बाहरी रिंग का गोलाकार रेसवे एक मुख्य विशेषता है, जो बियरिंग को स्वयं संरेखित करने की अनुमति देता है।

----संपर्क कोण:डिज़ाइन रोलर्स को गलत संरेखण को समायोजित करने के लिए बाहरी रिंग के गोलाकार रेसवे पर अपने कोण को समायोजित करने की अनुमति देता है।

2. मुख्य कार्यात्मक विशेषताएँ

पतला रोलर बियरिंग्स:

----मुख्य लाभ:वे एक साथ उच्च रेडियल भार और यूनिडायरेक्शनल अक्षीय भार का सामना कर सकते हैं (संपर्क कोण जितना बड़ा होगा, अक्षीय भार क्षमता उतनी ही अधिक होगी)। उनके डिज़ाइन के कारण, उनमें शुद्ध अक्षीय भार के लिए भी उत्कृष्ट क्षमता है।

----मुख्य सीमाएँ:वे कोणीय गलत संरेखण को बर्दाश्त नहीं कर सकते। यदि शाफ्ट असर वाली सीट के सापेक्ष मुड़ा हुआ है या स्थापना के दौरान कोणीय मिसलिग्न्मेंट है, तो तनाव एकाग्रता, रोलर किनारे का संपर्क, असामान्य घिसाव, अधिक गर्मी और समय से पहले विफलता हो सकती है। उच्च स्थापना सटीकता की आवश्यकता है. अनुप्रयोग: आम तौर पर द्विदिश अक्षीय भार ले जाने या कठोर समर्थन प्रदान करने के लिए जोड़े में (चेहरे से {{3} से {4} चेहरे तक, पीछे से {{5} पीछे से, या एक साथ) स्थापित करने की आवश्यकता होती है।

गोलाकार रोलर बीयरिंग:

----मुख्य लाभ:बहुत अधिक रेडियल भार और मध्यम से भारी द्विदिशीय अक्षीय भार ले जाने में सक्षम।

----मुख्य विशेषता:उत्कृष्ट स्वयं को संरेखित करने की क्षमता। बाहरी रिंग का गोलाकार रेसवे आंतरिक रिंग, रोलर और केज असेंबली को बाहरी रिंग अक्ष के सापेक्ष एक निश्चित कोण (आमतौर पर 1.5 डिग्री से 3 डिग्री) पर झुकने की अनुमति देता है। यह शाफ्ट झुकने, स्थापना त्रुटियों और सीट विरूपण के कारण होने वाले कोणीय मिसलिग्न्मेंट की भरपाई करता है।

----मुख्य लाभ:स्थापना त्रुटियों और शाफ्ट विक्षेपण के लिए उच्च सहनशीलता, गलत संरेखण के कारण विफलता के जोखिम को काफी कम करती है और स्थापना को सरल बनाती है।

3.आवेदन परिदृश्य

पतला रोलर बियरिंग्स:

गारंटीकृत संरेखण सटीकता के साथ उच्च रेडियल और अक्षीय भार क्षमता की आवश्यकता वाले अनुप्रयोग।

अनुप्रयोग उदाहरण: ऑटोमोटिव पहिए (जोड़ियों में प्रयुक्त), गियरबॉक्स इनपुट/आउटपुट शाफ्ट, डिफरेंशियल, मशीन टूल स्पिंडल (उच्च -सटीक आवश्यकताएँ), रोलिंग मिल रोल नेक (अक्सर जोड़े में प्रयुक्त), पंप, कंप्रेसर, निर्माण उपकरण, आदि।

गोलाकार रोलर बीयरिंग:

अत्यधिक भारी रेडियल भार और मध्यम अक्षीय भार की आवश्यकता वाले अनुप्रयोग।

ऐसे अनुप्रयोग मौजूद हैं जहां शाफ्ट का झुकना, आधार विरूपण, या उच्च संरेखण सटीकता को बनाए रखना मुश्किल है।

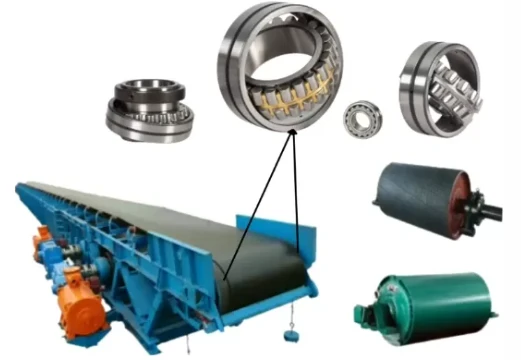

अनुप्रयोग उदाहरण: वाइब्रेटिंग स्क्रीन, बड़े पंखे, पेपरमेकिंग मशीनरी, कन्वेयर रोलर्स, लॉन्ग ड्राइव शाफ्ट सपोर्ट, कृषि मशीनरी, खनन मशीनरी, कुछ प्रकार के गियरबॉक्स, और अन्य उपकरण जो कठोर परिचालन स्थितियों या कठिन संरेखण के अधीन हैं।

4. अन्य अंतर

----गति क्षमता:पतला रोलर बीयरिंग आम तौर पर गोलाकार रोलर बीयरिंग की तुलना में उच्च सीमित गति प्राप्त करते हैं।

----घर्षण और तापमान वृद्धि:सटीक रूप से संरेखित होने पर पतला रोलर बीयरिंग में अपेक्षाकृत कम घर्षण होता है। रोलर्स के बीच घुमावदार संपर्क और कुछ आंतरिक स्लाइडिंग (विशेषकर जब गलत तरीके से संरेखित) के कारण गोलाकार रोलर बीयरिंग में थोड़ा अधिक घर्षण और तापमान वृद्धि का अनुभव हो सकता है।

----लागत और जटिलता:पतला रोलर बीयरिंग थोड़ा कम महंगा हो सकता है, लेकिन उनकी युग्मित स्थापना और उच्च परिशुद्धता आवश्यकताओं से सिस्टम जटिलता और लागत बढ़ जाती है। गोलाकार रोलर बीयरिंग आम तौर पर प्रति सेट अधिक महंगे होते हैं, लेकिन उनके स्व-संरेखित गुण स्थापना और संरेखण को सरल बनाते हैं, जिससे सिस्टम लागत जोखिम कम हो जाता है।

----कठोरता:उचित रूप से प्रीलोडेड युग्मित पतला रोलर बीयरिंग उच्च सिस्टम कठोरता प्रदान करते हैं। गोलाकार रोलर बीयरिंग में अपेक्षाकृत कम कठोरता होती है।

सारांश तुलना तालिका

5.चयन सिद्धांत

पतला रोलर बीयरिंग चुनें जब:आपको अत्यधिक उच्च रेडियल और अक्षीय भार क्षमता की आवश्यकता होती है, ऑपरेटिंग वातावरण अच्छी संरेखण सटीकता की अनुमति देता है, और उच्च गति की आवश्यकताएं संभव हैं। सटीक स्थापना और प्रीलोड समायोजन (आमतौर पर जोड़े में स्थापित) के लिए तैयार रहें।

गोलाकार रोलर बीयरिंग चुनें जब:आपको अत्यधिक भारी रेडियल भार (संभवतः मध्यम अक्षीय भार के साथ) का समर्थन करने और शाफ्ट झुकने, सीट विरूपण, या सही संरेखण की आवश्यकता वाली स्थापना कठिनाइयों का अनुमान लगाने की आवश्यकता है। उनकी स्व-संरेखण क्षमता एक प्रमुख लाभ है, जो कठोर परिचालन स्थितियों में विश्वसनीयता में उल्लेखनीय सुधार करती है और स्थापना को सरल बनाती है।

संक्षेप में, पतला रोलर बीयरिंग उच्च भार क्षमता, उच्च परिशुद्धता और कम गलत संरेखण सहनशीलता प्रदान करते हैं; गोलाकार रोलर बीयरिंग बहुत उच्च रेडियल भार क्षमता, गलत संरेखण सहनशीलता और सरलीकृत स्थापना प्रदान करते हैं।
